Pont 2 colonnes 5T – HP50

3471,00 Hors taxes

  • Pont 2 colonnes 5T
  • Bras télescopiques (de la Smart aux gros utilitaires)
  • Sécurités mécanique, électrique et hydraulique
  • Alimentation en 380V tri
  • Hauteur de levage : 1900mm + tampons
  • Faible hauteur d’embase : 50mm

Pour recevoir votre panier avec les frais de transport :
AJOUTER AU PANIER et PASSEZ COMMANDE
Vous ne pourrez payer qu’à réception** de votre panier complété des frais de transport ** sous 24h à 48h maximum

* Offre valable dans la limite des stocks disponibles

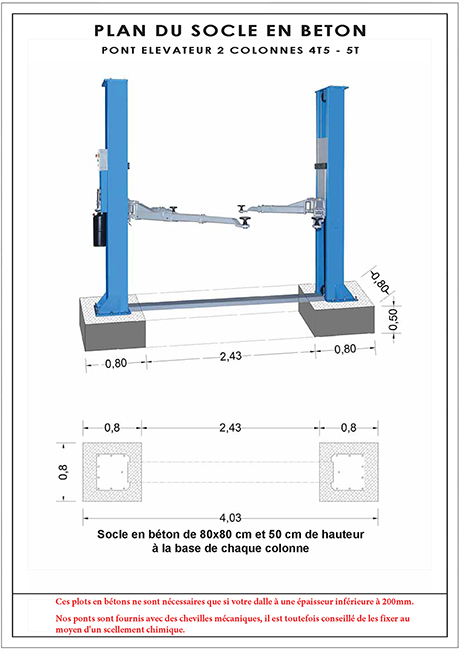

Nota :Pour votre sécurité: Il est recommandé d’installer ce type de pont sur une dalle en “béton de bonne qualité” d’une épaisseur de 20cm. En deçà de cette épaisseur, il est recommandé de renforcer la dalle existante avec nos renforts de dalle 2CSE-20 où de suivre les instructions en bas de page “Plan de socle en béton pont élévateur 2 colonnes 4t5-5t”

Description

Pont 2 colonnes 5T :

Le Pont 2 colonnes 5T réf : HP -50  est un élévateur électrohydraulique avec embase, sa conception avec ses colonnes largement dimensionnées permet de lever des véhicules jusqu’à 5000kg. Ses bras télescopiques et son large espace entre les 2 colonnes permettent le levage de petits véhicules comme une Smart jusqu’à des utilitaires type 3.5T et plus. L’ensemble est sécurisé au moyen de 3 dispositifs indépendants : Un système électrique (avec des fin de course), un système hydraulique (avec des vannes et électrovannes) et un système mécanique (avec des butées mécaniques soudées).

Caractéristiques techniques

  • Crans de sécurité mécaniques :  évite de rester sur la pression hydraulique.
  • Système hydraulique largement dimensionné pour plus de fiabilité.
  • Bras de levage télescopique avec patins caoutchouc sur vis réglable en hauteur.
  • Colonnes robustes en acier de 6 mm.
  • Faible hauteur d’embase : 50mm
  • Blocage et déblocage automatique des bras.
  • Synchronisation des chariots par des câbles en acier diamètre 12mm.
  • Capacité de charge : 5000 kg.
  • Levage maxi : 1900mm + réglage des patins
  • Distance entre colonnes : 2815 mm.
  • Largeur totale : 3425 mm.
  • Alimentation électrique : 380V triphasé.
  • Poids : 950 kg.
  • Huile hydraulique nécessaire : 15L d’huile type G32 soit 3 bidons de 5L (proposé dans votre panier)

Ce pont, très polyvalent grâce à ses capacités de levage allant de petits véhicules aux gros utilitaires et camping car, associé à notre équilibreuse ET806 et notre démonte pneus DT95 vous permettra de créer un atelier de mécanique automobile complet et performant dans des conditions économiques parmi les meilleures du marché à qualité égale.

Installation :

Le pont élévateur doit être installé sur un sol plat et horizontal pouvant soutenir les charges comme indiqué ci-dessous.

Conditions d’installation :

Les caractéristiques minimales de la dalle au sol doivent être les suivantes: Béton utilisé : 3000psi (2.1Kg/mm2). Épaisseur minimum de la dalle (sans tenir compte d’un carrelage éventuel posé) = 20 cms. L’armature supérieure et inférieure doivent être réalisées avec un grillage électro soudé Ø 4 x 150 mm ou équivalent, dont la maille ne dépasse pas 250mm. La couverture en béton ne doit pas excéder les 25mm. Les caractéristiques que nous venons d’exposer doivent être garanties sur une surface minimale de 400 x 150 cms qui ne doit comporter ni joints de dilatation, ni coupures pouvant interrompre la continuité de l’armature supérieure.

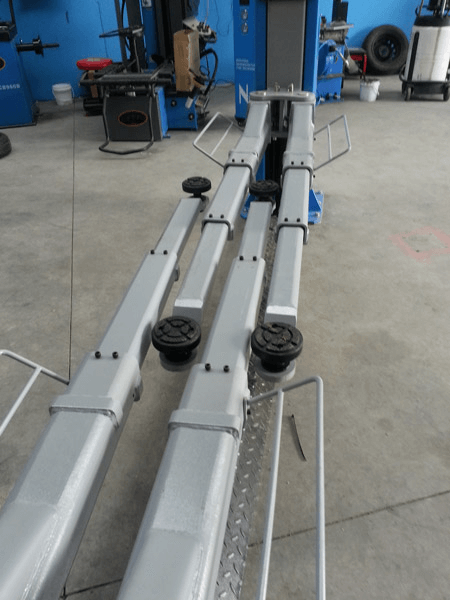

Détail des bras télescopiques et plan coté :

Bras qui permettent le levage de petits véhicules étroits jusqu’à des gros utilitaires

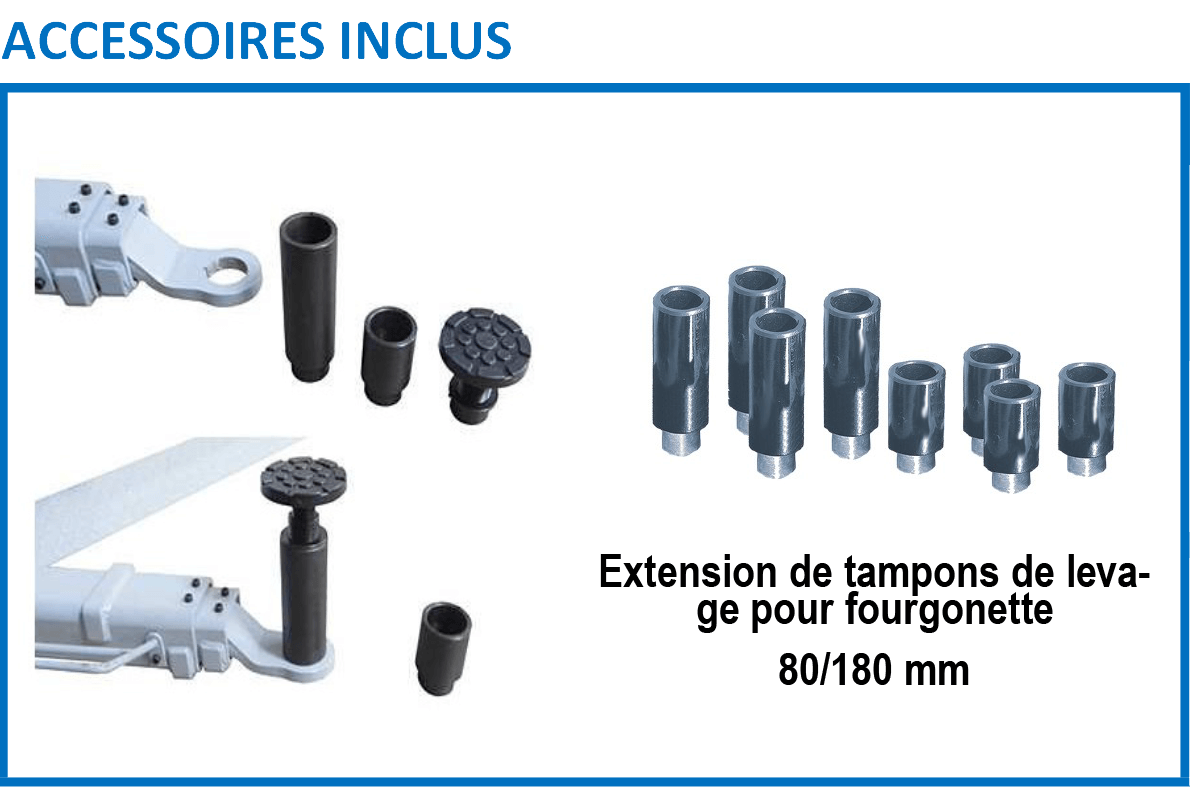

Accessoires et options :
