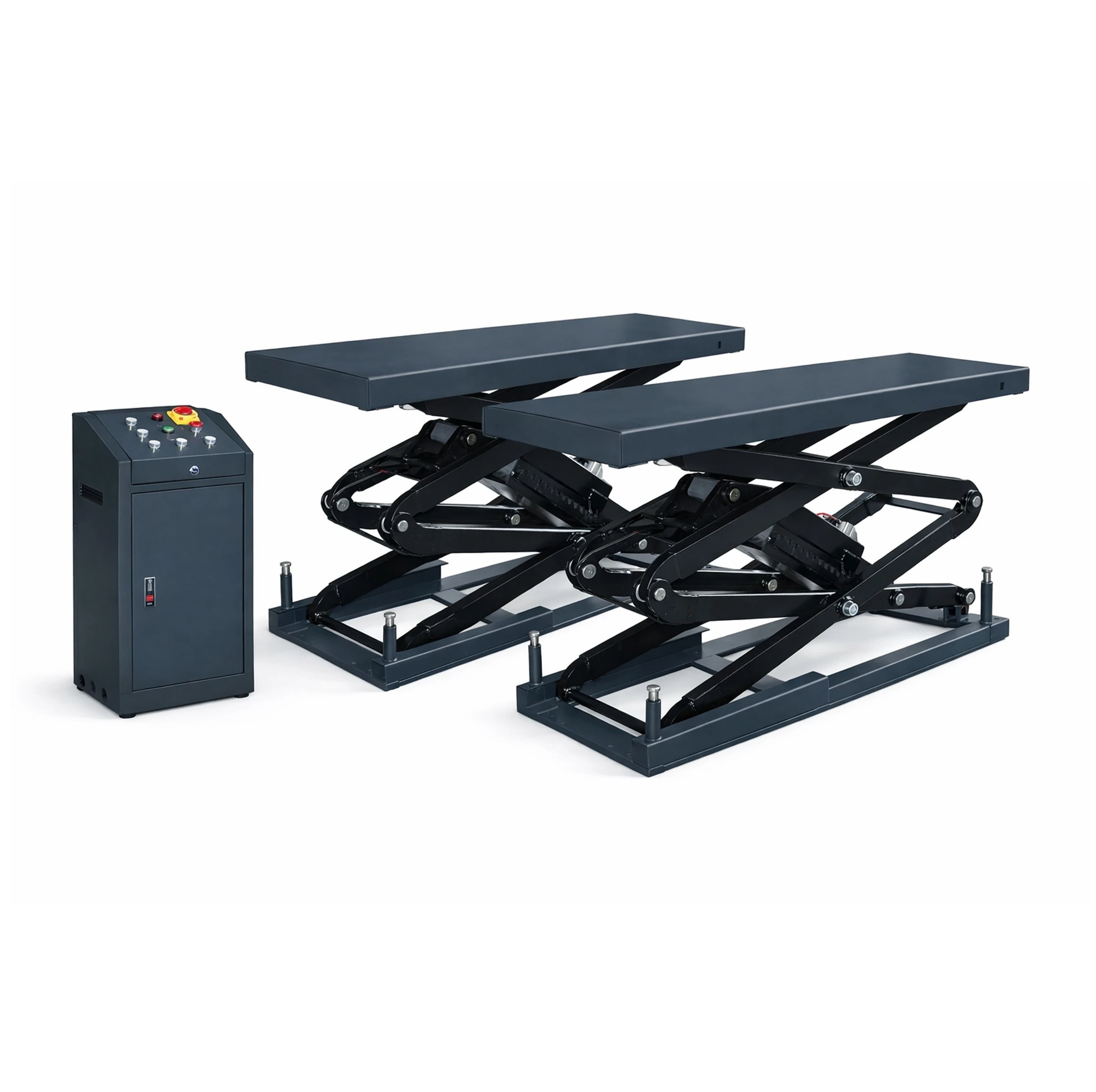

Pont ciseaux encastrable levage 2,03m – AL3632EF

Pont ciseaux encastrable sur-dimensionné avec une capacité de charge de 3200 Kg et une hauteur de levage de 2.03m (1700mm plus tampons utilisés un fois encastré). Ses plateformes réglables sont idéales pour les véhicules légers, 4×4 et fourgons.

* Offre valable dans la limite des stocks disponibles

Vous pouvez commander ce produit avec notre offre de location avec option d'achat, accessible dans le panier (offre réservée aux professionnels)
Disponible en stock

Son prix :

2850,00 Hors taxes

Expédition rapide

Par transporteur pro Français

Paiement sécurisé

Société Générale & 3 fois sans frais

Une question ?

Nous sommes disponibles du lundi au vendredi

Pont ciseaux encastrable levage 2,03m :

Pont élévateur à ciseaux hydraulique encastrable idéal pour les services de mécanique rapide, de mécanique générale, les pneumaticiens ou encore  les carrosseries.

L’ensemble étant plus dimensionné pour obtenir cette hauteur de levage, ses capacités de levage sont également plus importantes : 3,2T (habituellement autour de 2,5 à 3T). Le principe de levage utilise 2 gros vérins alimentés par un groupe hydroélectrique. Ses plateformes étant réglables en longueur, il permet de s’adapter à des véhicules plus où moins longs.

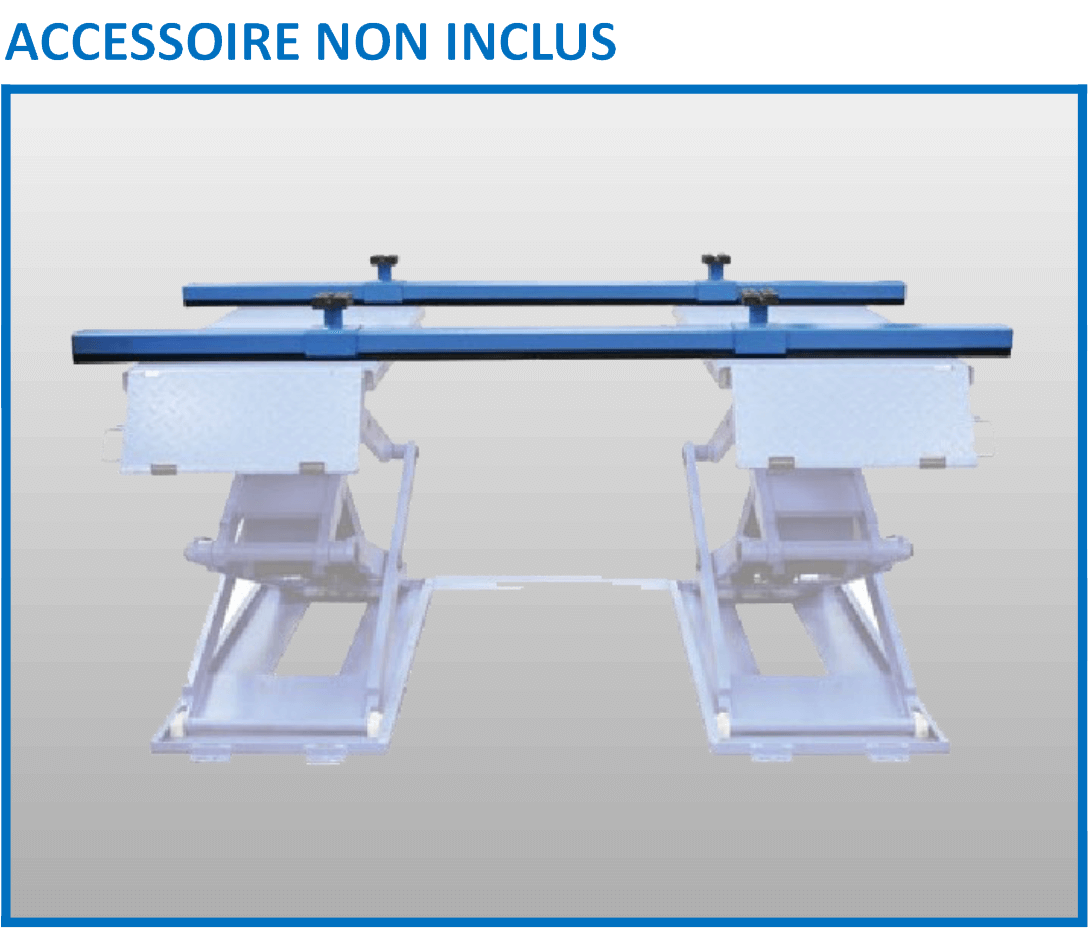

Il est particulièrement intéressant pour travailler des fourgons ou des 4×4 avec l’option “barres transversales” (non incluse dans la référence AL3632F) : Image ci dessous

Installation :

Le pont élévateur doit être installé sur un sol plat et horizontal pouvant soutenir les charges comme indiqué sur le plan joint.

Conditions d’installation :

Les caractéristiques minimales de la dalle au sol doivent être les suivantes:

Béton utilisé: 3000psi (2.1Kg/mm2).
Épaisseur minimum de la dalle sous les volumes d’encastrement = 15cms. L’armature doit être réalisées avec un grillage électro soudé Ø 4 x 150 mm ou équivalent, dont la maille ne dépasse pas 250mm.

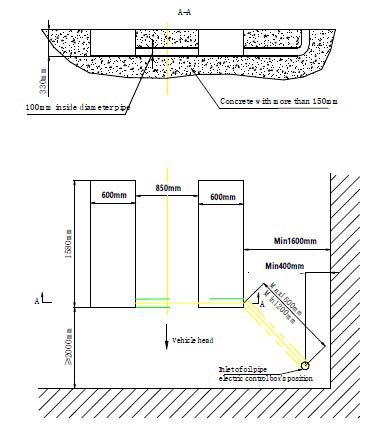

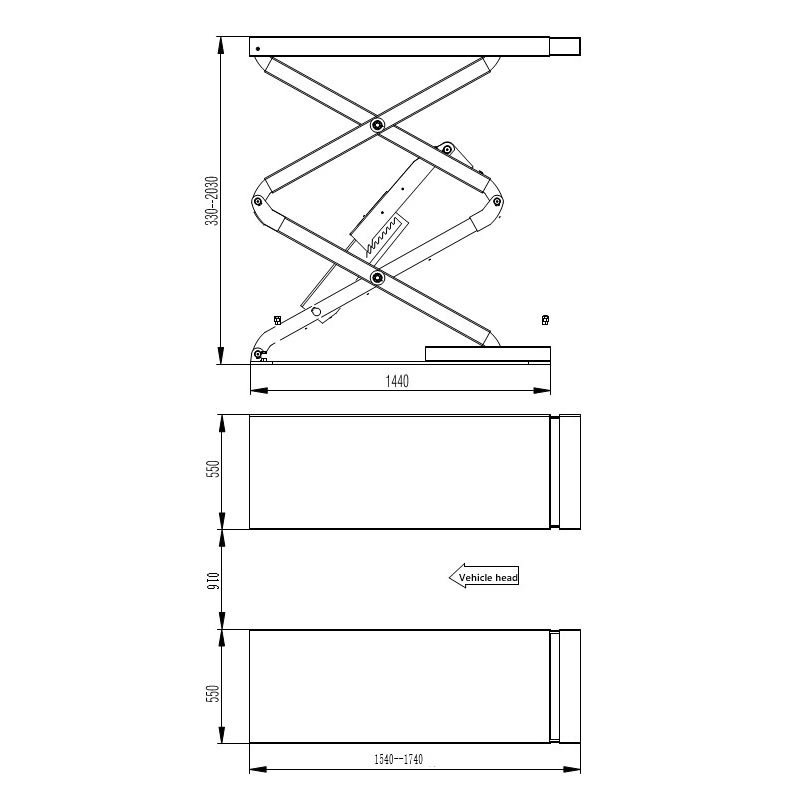

Plan d’encastrement :

 Pont-ciseaux-encastrable-levage-Plan-encastrement-AL3632E





















Associé à un de nos démontes pneus et une de nos équilibreuses, il constituera l’équipement de base d’un atelier mécanique performant.

Caractéristiques générales

  • Capacité: 3.200 Kg
  • Levage maxi : 2,03 m plus les tampons utilisés
  • Longueur plateformes: 1,54 – 1,74 m

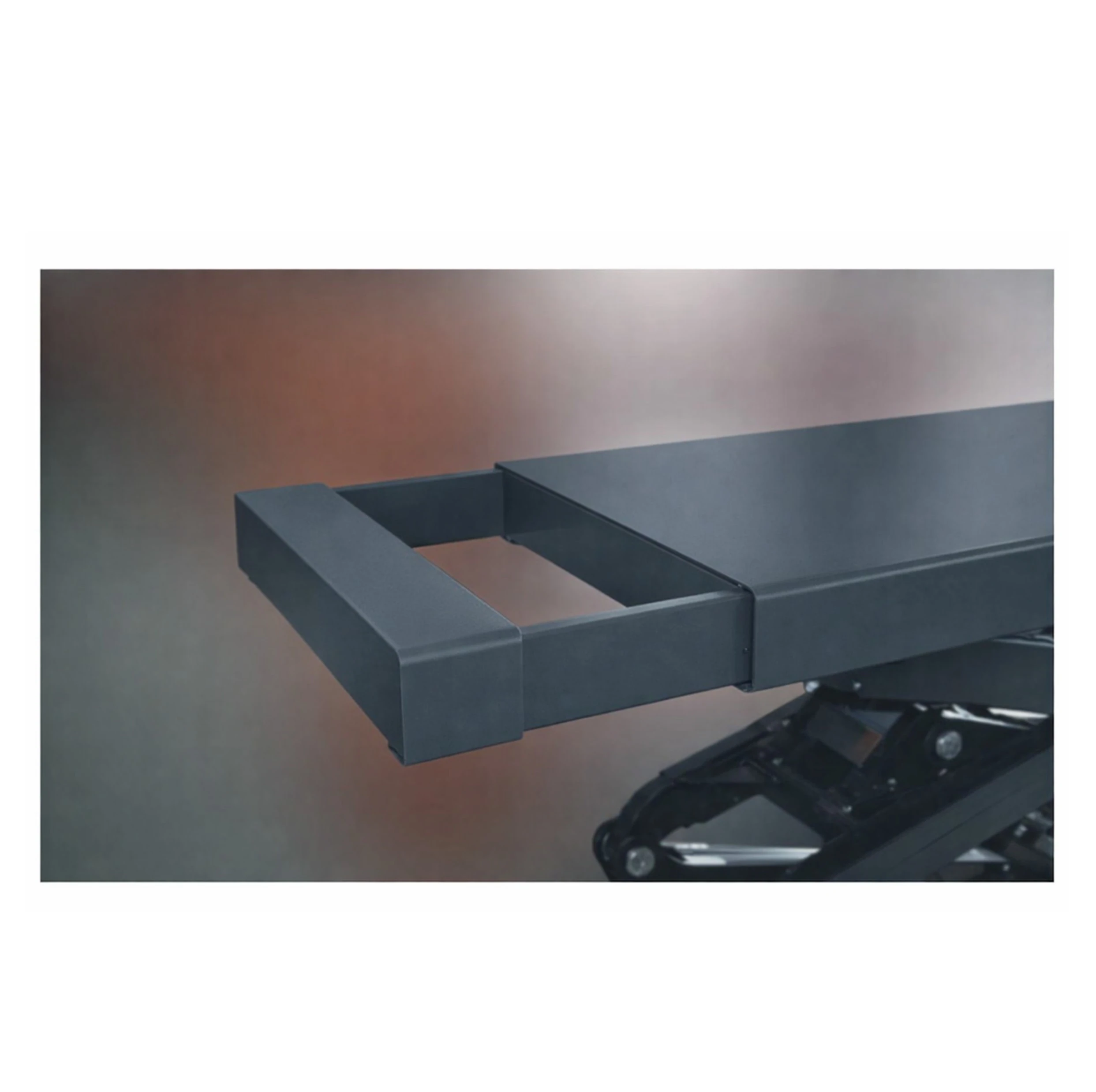

  • Plateforme extensible sur une extrémité
  • Moteur puissant et silencieux
  • Système de synchronisation hydraulique

Données techniques

  • Alimentation : 220V ou 380V – Au choix à la commande
  • Puissance : 2,2 kW
  • Charge admissible : 3.200 kg
  • Pompe hydroélectrique

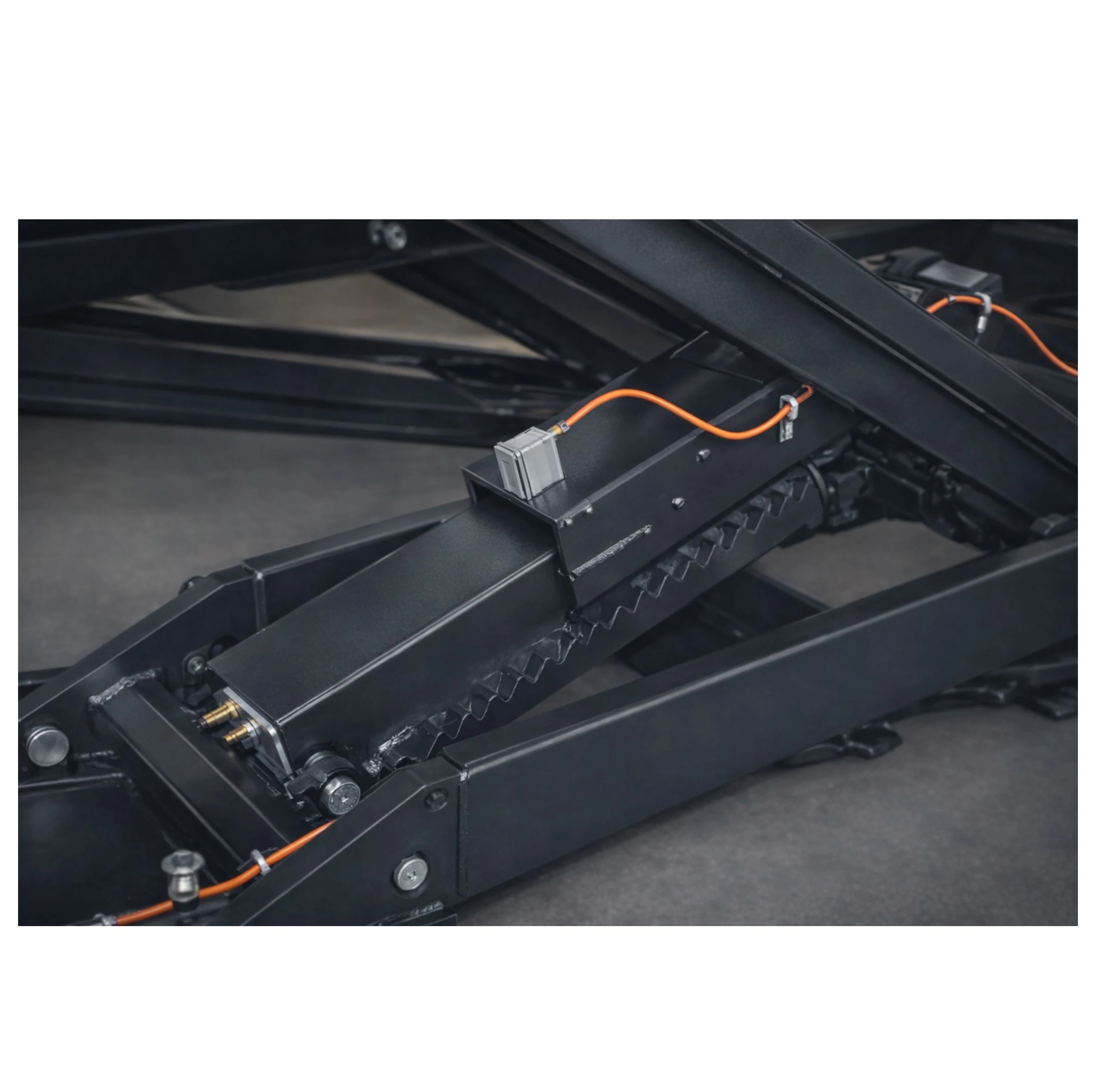

  • Déverrouillage pneumatique
  • Synchronisation hydraulique
  • Hauteur max levage : 2030 mm
  • Profondeur d’encastrement : 330 mm
  • Largeur plateforme : 550 mm
  • Longueur plateforme : 1540-1740 mm
  • Temps de levage : 50 s
  • Temps de descente : Réglable par valve
  • Levage via : 2 vérins hydrauliques
  • Pression air comprimé : 6-8 Bar
  • Pression huile hydraulique : 210-230 Bar
  • Boitier de contrôle électrique : 24 V
  • Niveau sonore : < 75 dB(A)
  • Poids transport : 750 kg
  • Dimensions transport : 1560x600x800 mm
  • Huile hydraulique nécessaire : 15L d’huile type G32 soit 3 bidons de 5L (proposé dans votre panier) – non fournis

Vidéos d’aide au montage

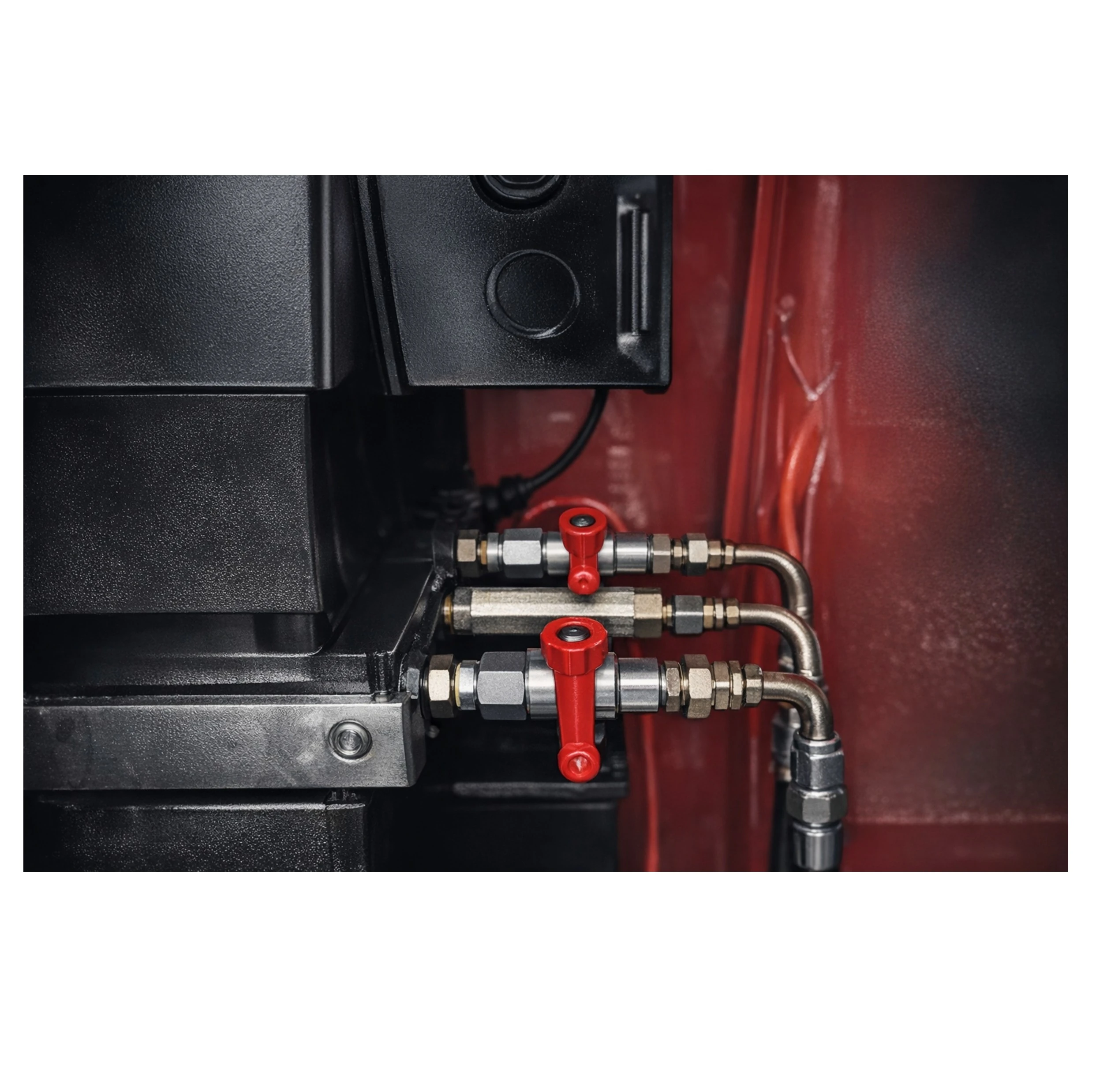

                            Raccordement électrique :                                                           Raccordement Hydraulique et Pneumatique :

Pont-ciseaux-encastrable-levage-AL3632E

Pont ciseaux encastrable levage 2,03m – AL3632EF

2850,00 Hors taxes
